Что такое лазерный труборез, для чего он нужен и как работает

Лазерный труборез и листовой лазерный станок — оба режут металл лазером, но между ними принципиальная разница. Положите трубу на стол листового станка — головка пройдет сверху, а боковые стенки останутся нетронутыми. Чтобы сделать рез по периметру, заготовку нужно вращать синхронно с движением головки. А для этого уже требуется отдельная кинематика — как раз такая, как в лазерном труборезе.

В статье разберем, как он устроен, как идет процесс резки, какие трубы и профили обрабатывает и в каких производствах его применение оправдано.

Лазерный труборез — это отдельный класс металлорежущего оборудования с ЧПУ, предназначенного для резки трубного и профильного проката лазерным лучом. В отличие от листового лазерного станка, заготовка здесь не лежит на столе, а зажимается в патроне и вращается вокруг продольной оси, пока режущая голова движется вдоль нее. Синхронизация этих двух движений и дает возможность вырезать любой контур по поверхности трубы.

На практике это базовый набор операций при изготовлении металлоконструкций, мебели из металла, лестниц, ворот, навесов и торгового оборудования. Каждая из этих задач сложна для ручной резки и почти не решается на листовом станке.

По материалам лазерный труборез работает с тем же набором, что и листовой волоконный станок:

Конкретные ограничения по толщине стенки определяются мощностью источника — подробнее об этом ниже.

Важное уточнение: труборез — не «опция» к листовому станку и не насадка, а самостоятельное оборудование со своей компоновкой, кинематикой подачи и логикой ЧПУ. Существуют комбинированные модели «лист + труба», но это отдельная категория, которую обсудим в разделе о различиях с листовыми станками.

Чтобы понять, как работает лазерная резка труб, сначала имеет смысл разобрать конструкцию станка. Современный труборез с ЧПУ состоит из шести основных групп узлов — каждый отвечает за свою часть процесса.

Патрон — это узел, который зажимает трубу и вращает ее вокруг продольной оси. В зависимости от класса станка применяются схемы с 2, 3 или 4 патронами. На большинстве моделей патронов два: передний приводной и задний — поддерживающий или тоже приводной. Трех- и четырехпатронные схемы обеспечивают безостаточный рез, точное позиционирование и стабильность при большой длине заготовки.

Задача патрона — не просто удержать заготовку, но и точно позиционировать ее по углу. Без этого фигурный рез невозможен: при отклонении на доли градуса контур уходит, а торцы перестают стыковаться.

Конкретный набор сечений, которые принимает патрон, зависит от конструкции зажимных губок. На круглые и квадратные трубы рассчитаны почти все станки, на уголок и швеллер — далеко не все.

Люнет — это опора, которая поддерживает длинную трубу в средней части и не дает ей провисать или вибрировать во время резки. Чем длиннее заготовка, тем выше роль люнета: провисание трубы 4–6 м без поддержки дает прогиб в несколько миллиметров, и любая программа реза становится бессмысленной.

На станках, рассчитанных на длинномерные заготовки, люнет — часть базовой комплектации.

Конструктивно — та же головка, что и на листовом волоконном станке: фокусирует лазерный луч на поверхности трубы и подает вспомогательный газ в зону реза. Отличие в кинематике: на труборезе головка, как правило, движется только по одной оси — поперек трубы. Все остальные движения берет на себя патрон, который вращает заготовку.

ЧПУ (числовое программное управление) — «мозг» станка. Оно синхронизирует вращение патрона, продольное перемещение головки и работу лазерного источника. Для трубореза критично наличие специализированной CAM-системы — программы, которая разворачивает трехмерную геометрию трубы в траекторию реза. Без такой подготовки фигурный контур приходится считать вручную, что практически исключает серийное производство.

Генерирует луч. На всех современных металлорежущих труборезах применяется волоконный лазер — газовых CO₂-источников в этой категории оборудования сегодня почти не осталось. Мощность подбирается под класс задач: для тонкостенных труб (1–3 мм) хватает 1–1,5 кВт, для толстостенного профиля и плотных пакетов металла используются источники на 6–12 кВт.

На промышленных линиях — автоматические магазины: пруток или труба подаются из накопителя без участия оператора, после реза готовые детали уходят на выгрузку. На станках начального уровня загрузка ручная. На принцип работы это не влияет, но прямо отражается на производительности — автоматизированная подача увеличивает ее в 2–3 раза за счет того, что оператор не тратит время на установку каждой заготовки.

Если устройство понятно, принцип работы выстраивается логично: каждый узел отвечает за свой этап процесса. Разберем резку трубы лазером последовательно — от подачи заготовки до готовой детали.

Труба подается вдоль оси станка и фиксируется в патроне. Если заготовка длинная, люнет выставляется по центру для поддержки. После этого станок определяет нулевую точку — координату, от которой считаются все последующие перемещения. На станках с автоматической калибровкой эта операция занимает секунды; на ручных моделях оператор задает ноль самостоятельно.

ЧПУ разворачивает заложенную программу: знает, в каком месте нужен рез, под каким углом, с каким вылетом от торца. Режущая головка выходит в исходное положение, лазерный источник переходит в рабочий режим, подача вспомогательного газа открывается.

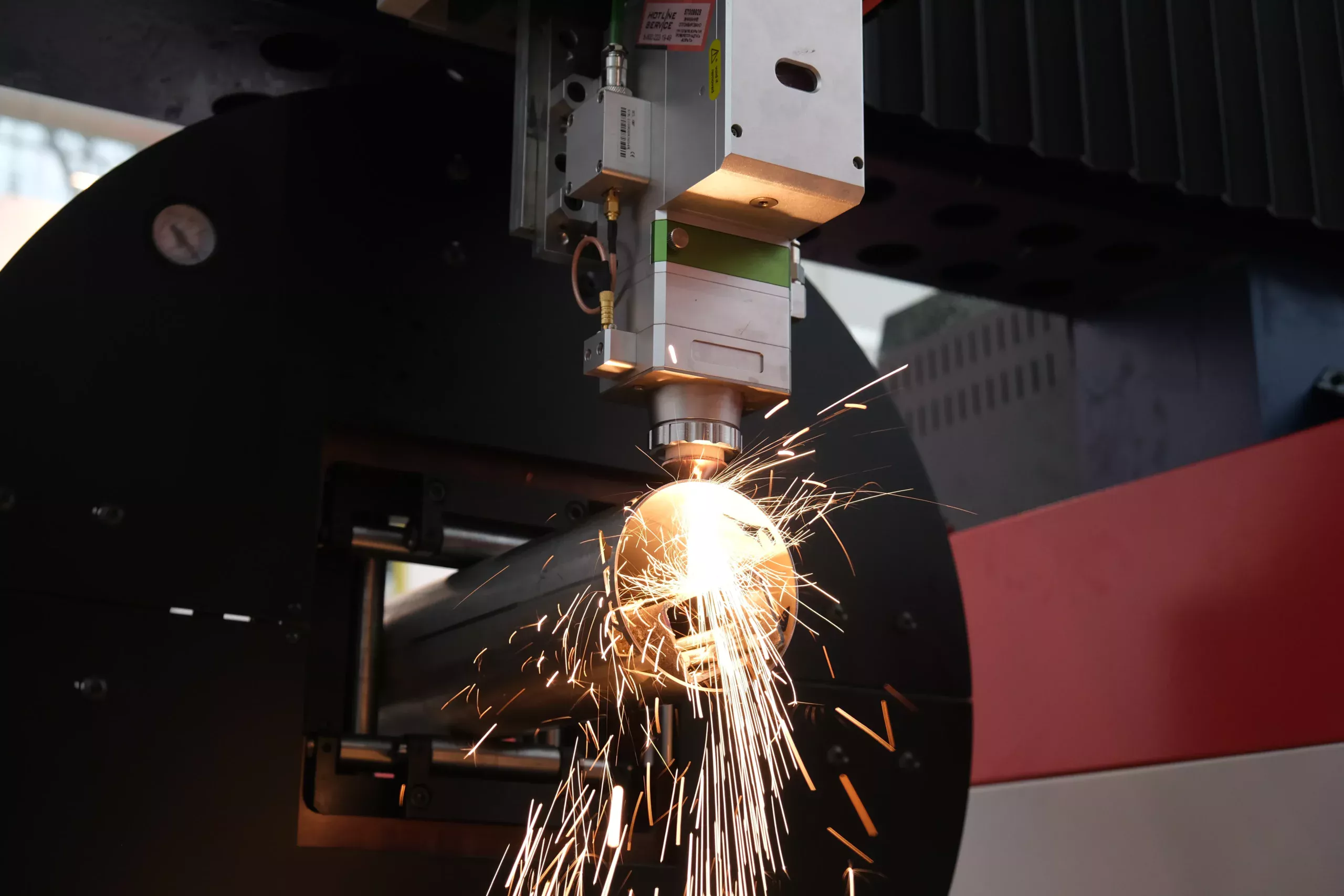

Лазерный луч фокусируется на поверхности трубы — обычно с зазором 0,5–2 мм между соплом и металлом. Патрон вращает заготовку, головка движется продольно: их синхронное движение формирует траекторию реза. Вспомогательный газ — азот или кислород в зависимости от материала и требований к кромке — выдувает расплав из зоны реза.

Для наглядности: представьте, что вы режете бумажный цилиндр ножницами. Ножницы стоят на месте, а цилиндр вращается и одновременно сдвигается вдоль оси. Лазерный труборез работает по тому же принципу, только режущая головка тоже способна перемещаться — это и дает возможность вырезать сложный контур.

Для простого торцевого реза — прямого или под углом — достаточно перемещения головки поперек трубы при заданном угле патрона. Для отверстий, пазов и фасонных контуров программа задает сложную траекторию: одновременное вращение трубы и продольное смещение головки. Здесь и проявляется главное преимущество лазерного трубореза — возможность получить любую геометрию без ручной разметки и доработки.

Отрезанная деталь либо выталкивается на упор, либо снимается оператором вручную. На автоматических линиях готовые детали укладываются в накопитель и сортируются по программе. На более простых станках выгрузка ручная, что сказывается на скорости работы при серийном производстве.

Это один из самых частых вопросов на этапе выбора оборудования: «А нельзя ли просто резать трубы на листовом станке?» Короткий ответ — нет, и причина не в мощности, а именно в кинематике.

На листовом станке заготовка лежит горизонтально, а головка движется в плоскости XY. Труба же — объемное тело: чтобы получить рез по контуру, нужно вращать ее вокруг продольной оси синхронно с движением головки. Листовой станок физически не умеет этого делать — у него нет ни патрона, ни кинематики вращения.

На практике, если положить трубу на листовой стол, получится рез только сверху — без переноса контура на боковые поверхности. Для большинства производственных задач это бесполезно.

Таблица отражает базовое разграничение между классами оборудования: выбирая лазерный станок по металлу, важно понимать, под какие именно заготовки он рассчитан конструктивно. Переделать листовой в труборез невозможно, как и наоборот.

Существуют модели, совмещающие листовой стол и патрон для труб — их называют лазерными станками с труборезным модулем. По сути это листовой станок с дополнительной осью вращения, а не отдельный класс оборудования. Если производство работает и с листами, и с трубами в умеренных объемах, комбинированная модель может быть оправдана. Но при серьезных объемах трубной резки два специализированных станка обычно эффективнее одного универсального — за счет большей производительности и точности на каждой задаче.

Важно: разница между труборезом и листовым станком — не в том, что один «лучше» другого. Они решают разные задачи. Выбор зависит от того, какие заготовки преобладают в производстве.

Один из самых практических вопросов: что именно можно положить в патрон и получить готовую деталь. Разберем по форме сечения, материалу и габаритам.

В порядке распространенности:

Конкретный перечень допустимых сечений зависит от конструкции патрона. Не все станки одинаково удобны для уголка и швеллера: их геометрия требует либо сменных зажимных губок, либо специальной поддержки. Также для некоторых сложных форм нужна особая конструкция лазерной головы и наличие функции наклонной резки.

Резка профильной трубы лазером работает с тем же набором металлов, что и листовая обработка:

Латунь и медь чувствительны к подбору режима из-за высокой отражающей способности — это нужно учитывать на этапе настройки программы. На современных волоконных источниках задача решается, но требует более точной настройки фокуса и параметров газа.

Важно! Эти цифры — ориентир для понимания класса оборудования, но не паспортные данные конкретной модели. Реальные возможности зависят от размера патрона, мощности источника и общей компоновки. Перед выбором станка эти параметры всегда уточняют под конкретные задачи производства.

Несколько ограничений, о которых лучше знать заранее:

Решение о покупке трубореза стоит привязывать не к моде на цифровое производство, а к реальному набору задач. Разберем, в каких отраслях это оборудование себя оправдывает, и где, наоборот, оно избыточно.

Пример: на партии из 40 ферм с фасонными торцами ручная разметка, рез болгаркой и подгонка кромок под сварку занимают у оператора около 12 часов. Та же партия на труборезе после написания программы — 5–6 часов с учетом загрузки и выгрузки заготовок.

Лазерный труборез принцип работы которого построен на серийной обработке, оправдан в трех сценариях:

В этих условиях окупаемость станка строится на снижении трудозатрат и брака. Один оператор за смену делает столько, сколько раньше делали трое — и качество получается стабильнее.

Если объем работы с трубами невелик и задачи сводятся к простому торцеванию под 90°, в большинстве случаев достаточно ленточнопильного или абразивного станка. Они дешевле, проще в обслуживании и не требуют отдельного программиста.

Резка труб и профилей лазером — инструмент серийного и мелкосерийного производства с разнообразными операциями. Под единичные простые заказы он окупается медленно, и это нормально: каждый класс оборудования имеет свое назначение.

Газ выбирается по материалу и требованиям к кромке. Кислород окисляет металл в зоне реза и поддерживает горение — снижает требуемую мощность, но оставляет окалину и темную кромку. Его применяют для черной стали. Азот малоактивен и дает чистый блестящий рез без окисления — подходит под сварку и покраску без зачистки. Используется для нержавейки, алюминия, меди, латуни.

Точность лазерной резки труб, как правило, составляет ±0,1–0,2 мм по линейным размерам и углам — этого достаточно для большинства задач серийного производства. Реальный показатель зависит от модели станка, состояния оптики, износа патрона и длины заготовки. На длинных трубах с люнетом погрешность выше. Перед серийной партией обычно делают тестовый рез и калибровку.

Станку нужна ровная плита без вибраций, трехфазное электропитание, вытяжная вентиляция и стабильный климат. Мощность подключения зависит от лазерного источника и системы охлаждения. Вытяжка обязательна: при резке выделяются дым и металлическая пыль. Резкие перепады температуры и влажности влияют на оптику. Площадь рассчитывается под длину заготовки плюс зоны загрузки и выгрузки — для труб 6 м это критично.

Технически да, но с оговорками. При нагреве цинк испаряется и образует токсичные пары оксида цинка — нужны усиленная вытяжка и фильтрация. Кромка получается менее аккуратной: цинковый слой выгорает на 0,5–1,5 мм вокруг реза. На практике покрытые трубы режут либо до нанесения покрытия, либо с последующей зачисткой места реза. То же касается окрашенных и хромированных заготовок.

Заявленный ресурс волоконного источника — около 100 000 часов наработки. При двухсменной работе это до 25 лет эксплуатации. Регулярного обслуживания требует не сам источник, а расходники: защитные стекла головки, сопла — их меняют по мере износа. Раз в смену проверяют чистоту оптики и патрон, раз в месяц — систему охлаждения и фильтры вытяжки. Регламент обязательно будет указан в документации станка.
