Лазерная сварка или аргоном: что выбрать?

Лазерная сварка и аргонодуговая сварка — два метода, каждый из которых хорош для своих задач, хотя внешне они делают одно и то же: сваривают металл. Разница — в физике процесса, в материале, в толщине заготовки и в конечной стоимости работы. Выбрать не тот метод — значит получить брак, переплату или и то, и другое.

В этой статье разберем оба подхода по конкретным критериям: от принципа работы до экономики. Узнаем, какой вид сварки подходит под конкретную производственную задачу.

Чтобы понять, почему эти технологии дают разный результат, нужно разобраться в самом процессе. Именно физика определяет ширину шва, степень деформации детали и требования к оператору.

Аргонодуговая сварка, она же TIG (Tungsten Inert Gas), построена на принципе электрической дуги. Дуга возникает между деталью и вольфрамовым электродом, который не плавится в процессе — он служит только проводником тока. Металл заготовки в зоне дуги разогревается до нескольких тысяч градусов и переходит в жидкое состояние, формируя сварочную ванну.

Расплавленный металл нуждается в защите от атмосферы: кислород и азот из воздуха провоцируют окисление и появление пор в шве. Эту задачу решает аргон — инертный газ, который подается в зону сварки и создает защитную среду вокруг ванны. По названию газа метод и получил свое имя — аргоновая.

Для заполнения зазора и формирования шва используется присадочная проволока. Ее подают в зону сварки вручную или через автоматический механизм подачи. При ручной работе сварщик управляет сразу несколькими параметрами: ведет дугу, регулирует скорость, выдерживает угол электрода и дозирует подачу проволоки. Качество соединения определяется навыком оператора — два сварщика на одном аппарате могут дать разный результат.

Ток может быть постоянным или переменным — режим тока подбирается под материал.

Например, сталь и нержавейку варят на постоянном токе, алюминий — на переменном, который разрушает оксидную пленку на поверхности.

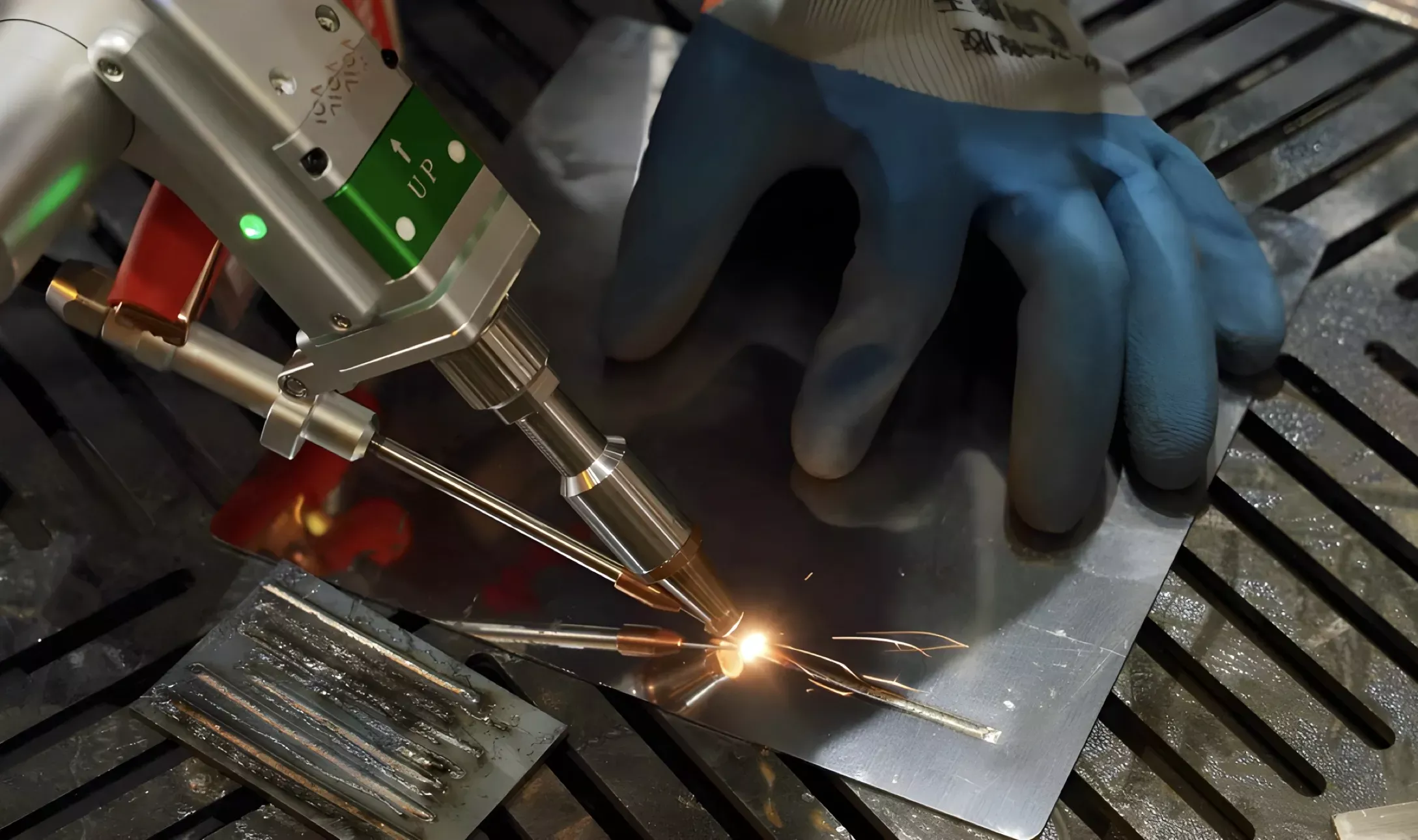

Принцип работы лазерной сварки заключается в использовании сфокусированного луча лазера. Луч концентрирует энергию на участке диаметром от 0,1 до 1 мм — это на порядок меньше, чем зона нагрева при аргонодуговой.

Малый диаметр пятна означает высокую плотность мощности — до 10⁶ Вт/см². При такой концентрации металл плавится локально, зона термического влияния (ЗТВ) получается узкой, а деформация детали — минимальной. Шов формируется быстро и точно.

Защитный газ подается и здесь — аргон, азот или гелий — для защиты расплава от окисления и для предохранения оптики сварочной головки.

Управление параметрами — программное. Оператор задает мощность лазера, скорость перемещения, положение фокуса. В ручном варианте (сварочный пистолет) оператор направляет луч, но настройки режима фиксированы в аппарате. В автоматизированных системах участие человека сводится к контролю процесса.

Понимание принципа работы лазерной сварки помогает правильно оценить, где эта технология дает реальное преимущество, а где ее применение избыточно.

Выбор технологии начинается с материала. Не все металлы одинаково реагируют на лазерный луч и на электрическую дугу. Разница в теплопроводности, отражающей способности и химической активности определяет, какой метод надежнее для конкретного сплава.

Практический вывод: выбор инструмента начинается с материала. Например, для меди, где оба метода сложны — аргонодуговая будет доступнее и проще в настройке для единичной продукции. Также TIG подойдет для толстой стали без необходимости достижения тонкого шва. А для тонкой нержавейки, алюминия, латуни или разнородных металлов — лазер дает лучший результат по деформации, скорости качеству шва.

Толщина заготовки — второй ключевой критерий выбора. Граница, где одна технология уступает другой, проходит не по одной цифре — она зависит от материала и конкретной цели:

1. Тонкий металл (0,5–3 мм). Здесь лазер выигрывает принципиально. Узкий луч плавит заготовку локально — деформация незначительна, шов точный, скорость высокая. TIG тонкого металла требует от сварщика высокой квалификации: на таких толщинах легко перегреть деталь и повести ее. Для серийного производства тонкостенных изделий лазер значительно эффективнее.
2. Средние толщины (3–8 мм). Обе технологии работают. Лазер быстрее и дает меньше послесварочной обработки. Аргонодуговая гибче и не требует значительной стоимости входа.
3. Толстый металл (от 8–10 мм и выше). TIG становится конкурентоспособнее. Лазерные источники мощностью от 3–6 кВт и выше, необходимые для таких толщин, стоят значительно дороже. На практике для толщин от 10 мм аргонодуговая сварка часто предпочтительнее экономически. Лазер на таком металле технически применим, но не всегда оправдан.

Реальные границы условны. На нержавейке лазер может эффективно работать и на 6–8 мм, а на алюминии граница смещается ниже из-за высокой теплопроводности сплава.

Производительность — это не только скорость самой сварки. Это сумма: подготовка + процесс + послесварочная обработка. И здесь разница между методами ощутима.

На тонких металлах (до 3 мм) скорость лазера значительно выше, чем у TIG. Разница может быть кратной — в 3–5 раз в зависимости от материала и конфигурации шва. На средних и толстых толщинах преимущество по скорости сохраняется, но становится менее выраженным.

При этом ручная лазерная сварка (сварочным пистолетом) быстрее TIG, но медленнее автоматизированной лазерной системы. Это промежуточный вариант для задач, где автоматизация пока нецелесообразна, но скорость TIG уже недостаточна.

Лазерный шов, как правило, чище: меньше наплывов, меньше брызг, меньше зачистки и шлифовки. На тонких листах зачистка часто не требуется — шов сразу готов к эксплуатации.

TIG-шов чаще требует дополнительной обработки: шлифовка, снятие окалины, а на тонких деталях — еще и правка деформации. На одну деталь это может добавлять от 3 до 10 минут в зависимости от длины шва и требований к поверхности.

Допустим, задача — сварка корпуса из нержавейки толщиной 2 мм, длина шва 500 мм, партия 50 деталей.

TIG. Подготовка партии (зачистка, настройка аппарата, проволока) — ~10 мин. Сварка одной детали при скорости ~8 м/ч — около 4 мин. Зачистка и шлифовка шва — ~2 мин. Итого на партию: 10 + (4 + 2) × 50 = 310 минут (~5 часов).

Лазерная сварка. Подготовка (загрузка программы, проверка фокуса) — ~3 мин. Сварка одной детали при скорости ~15–20 м/ч — около 2 мин. Зачистка незначительна или не нужна — ~30 с. Итого на партию: 3 + (2 + 0,5) × 50 = 128 минут (~2,1 часа).

Разница — примерно 2,4 раза, или около 60% экономии времени на полном цикле. В реальном производстве цифры варьируются в зависимости от сложности детали, но порядок сохраняется: на серийных партиях с тонким металлом суммарный выигрыш по времени при использовании лазера составляет от 30 до 60% и выше.

Качество шва — не абстрактное понятие. Для производства важны конкретные параметры: ширина ЗТВ, внешний вид соединения и объем послесварочной обработки.

ЗТВ — участок металла рядом со швом, который нагревается, но не плавится. Структура материала в этой зоне меняется под воздействием температуры: снижается прочность, может ухудшиться коррозионная стойкость.

Чем меньше ЗТВ, тем меньше деформация и тем лучше сохраняются свойства металла рядом со швом. Это критично для пищевого оборудования, медицинских изделий, тонкостенных деталей и конструкций, где важна точность геометрии.

Сравнивать цену двух технологий «в лоб» — ошибка. Правильнее разделить два среза: стоимость входа (CAPEX) и стоимость владения (OPEX). Это разные вопросы, и ответы на них зависят от объема работы.

Также существуют современные лазерные сварки 4в1 — сварка, резка, зачистка шва и очистка поверхности в одном устройстве. Подобные аппараты стоят дороже, но сокращают время переключения между операциями и убирают необходимость в отдельном оборудовании для постобработки.

Производительность лазера на серийных задачах снижает затраты на одну деталь: меньше времени на процесс, меньше расходов на послесварочную обработку. На длинном промежутке времени при интенсивной загрузке лазер может быть экономически выгоднее, несмотря на стоимость входа.

TIG дешевле в обслуживании при низкой и средней загрузке, при единичных и мелкосерийных задачах.

Вывод: «дороже» или «дешевле» — зависит от объема работы и горизонта планирования. Для 10 деталей в месяц TIG выгоднее. А для 1000 в смену — расчет может быть в пользу лазера. Принимать решение стоит с учетом полной стоимости владения, а не только по цене аппарата.

Условия: корпус из нержавейки 2 мм, шов 500 мм. Цена TIG-аппарата — ~250 000 ₽, ручной лазерный аппарат (1,5 кВт) — ~1 800 000 ₽. Разница в CAPEX: 1 550 000 ₽.

Себестоимость работы на одну деталь (труд + расходники):

TIG — ~123 ₽ (полный цикл 6 мин: сварка 4 мин + зачистка шва 2 мин, высококвалифицированный сварщик 120 000 ₽/мес).

Лазер — ~45 ₽ (полный цикл 3 мин: сварка 2 мин + зачистка 1 мин, оператор 90 000 ₽/мес). Экономия на каждой детали: ~78 ₽.

Точка окупаемости: 1 550 000 / 78 ≈ 19 900 деталей за год, или ~75 в рабочий день. При такой загрузке лазер полностью окупает разницу в цене за 12 месяцев. При этом TIG-сварщик за смену (8 ч) выпускает максимум ~80 деталей, а лазерный оператор — до 160. При росте объема свыше 80 штук в день для TIG нужен второй сварщик и второй аппарат, а лазер справляется силами одного оператора.

Кадровый вопрос — фактор, о котором часто забывают при выборе технологии. А он напрямую влияет на стабильность производства.

Высокие требования к квалификации. Сварщик одновременно управляет дугой, подачей присадки, скоростью движения, углом наклона электрода. Обучение занимает месяцы, а опытный TIG-сварщик — ценный специалист на рынке труда. Найти и удержать такого работника — задача сама по себе. Качество шва здесь напрямую зависит от мастерства оператора: два сварщика на одном аппарате могут давать сильно отличающийся результат.

Порог входа ниже. Параметры режима задаются программно — оператор направляет луч и контролирует процесс. Базовое освоение занимает дни, а не месяцы. Качество шва более стабильно и меньше зависит от «руки» оператора, потому что ключевые настройки зафиксированы в аппарате.

Оператор настраивает программу и контролирует процесс. Требуется понимание параметров — мощность, скорость, фокус, — но не требуется ручное мастерство сварщика. Воспроизводимость результата от детали к детали — главное преимущество автоматизации.

Для бизнеса это практический фактор: если квалифицированного TIG-сварщика найти не удается, лазерный аппарат с программным управлением может решить проблему кадров.

Правильный вопрос это не «какой метод лучше». Это вопрос «под какую задачу». Лазерная и аргонодуговая сварка не конкурируют напрямую — они закрывают разные сценарии.

Для удобного и быстрого сравнения методов, мы составили краткую сравнительную таблицу:

Универсального решения, которое одинаково хорошо закрывает все сценарии, не существует. Если нужно варить и тонкую нержавейку в серии, и толстую медь штучно — это два разных инструмента для разных видов сварки. Выбор метода определяется задачей: материал, толщина, объем производства и бюджет. Оба метода останутся в производстве — они дополняют, а не заменяют друг друга.

При TIG-сварке основные риски — ультрафиолетовое излучение дуги, высокая температура и газы в зоне работы. Нужна стандартная защита: маска с затемнением, спец. одежда, перчатки, вытяжка. При лазерной сварке существует опасность отраженного лазерного излучения, поэтому помимо стандартного набора, оператор обязан работать в специальных защитных очках с фильтром под длину волны лазера. Автоматизированные лазерные системы, как правило, работают в закрытом корпусе с блокировкой, что снижает риск для персонала.

TIG-аппарат компактен и работает от стандартного питания — его можно использовать на выезде, на монтаже, при ремонте трубопроводов. Лазерный аппарат ручного типа тоже мобилен, но чувствительнее к условиям: пыль, вибрация и влажность могут повлиять на оптику. Для полевых и монтажных работ TIG остается более практичным вариантом.

TIG-аппарат неприхотлив: периодическая замена электродов, проверка горелки и газовых шлангов. Серьезное обслуживание требуется редко. У лазерного аппарата регламент строже: замена защитных стекол и сопел, чистка оптики, контроль системы охлаждения. Пренебрежение обслуживанием оптики приводит к падению мощности и качества шва, поэтому важно соблюдать интервалы, указанные производителем.

Да. Лазерная сварка регламентирована ГОСТ Р ИСО 15614-11 (аттестация технологии) и ГОСТ Р ИСО 13919-1 (уровни качества швов). TIG-сварка работает по своей группе стандартов — ГОСТ Р ИСО 15614-1. Оба метода допущены для ответственных конструкций, включая сосуды под давлением и трубопроводы, при условии аттестации технологии и персонала.

TIG-сварка — один из самых тихих дуговых методов, уровень шума обычно не превышает 70–75 дБ. Лазерная сварка еще тише: сам процесс практически бесшумен, основной звук создает поток защитного газа и система охлаждения аппарата. На производстве это может быть важным фактором — особенно если сварочный участок расположен рядом с другими рабочими зонами.
